Зашто бешавне цеви од нерђајућег челика и даље представљају проблеме -као што су површинска контаминација, нестабилност димензија или смањени рок трајања- у прецизној опреми, системима за храну или апликацијама високе чистоће? Кључ је у одређивању да ли квалитет површине цеви, тачност димензија и чистоћа материјала заиста испуњавају ригорозне захтеве ових примена високог стандарда.
ГНЕЕ испоручује висококвалитетне бешавне цеви од нерђајућег челика АСТМ А269 ТП304 са сјајном жареном завршном обрадом, посебно дизајниране за чиста, високо прецизна окружења. Кроз строгу контролу ливења и спектрометријску анализу, гарантујемо стабилан хемијски састав од Цр 18–20%, Ни 8–10,5% и Ц мањи или једнак 0,08%. Све цеви пролазе кроз процес жарења (БА) у заштитној атмосфери, што резултира чистим, глатким унутрашњим и спољашњим површинама без оксида. Храпавост површине (Ра) се обично контролише у опсегу мањем од или једнаком 0,6–0,8 μм, ефикасно смањујући адхезију течности и раст бактерија, што их чини идеалним за системе за прераду хране, фармацеутске апликације и прецизне системе флуида.
Што се тиче толеранција димензија, стриктно се придржавамо АСТМ А269 стандарда, док примењујемо ригорозније унутрашње контроле. Толеранција спољног пречника се одржава у опсегу од ±0,2% до ±0,3%, а уједначеност дебљине зида се одржава унутар ±10%, обезбеђујући одличну компатибилност у аутоматизованим системима и прецизним склоповима. Ово значајно смањује потешкоће при монтажи и минимизира ризике заптивања узроковане одступањима димензија.
Спецс
Стандард: АСТМ А/АСМЕ СА269
Величине (бешавне): 1/2" НБ - 16" НБ
Величине (ЕРВ): 1/2" НБ - 24" НБ
Величине (ЕФВ): 6" НБ - 100" НБ
Дебљина зида: Распоред 5С до Распоред КСКСС (веће дебљине на захтев)
Додатни тестови: НАЦЕ МР0175, Х2 сервис, кисеоник сервис, криогени сервис итд.
Димензије: Производња, инспекција и испитивање према АСТМ, АСМЕ, АПИ и другим релевантним стандардима.
Хемијски састав према стандарду АСТМ А269
| СС Граде | Ц мак | Мн мак. | П мак | С мак | Да мак. | Цр | Ни једно ни друго | мо | Нб | Ви |
|---|---|---|---|---|---|---|---|---|---|---|
| ТП304 | 0.08 | 2.00 | 0,045 | 0,030 | 1.00 | 18.0-20.0 | 8.0-11.0 | - | - |
|
Механичка својства према АСМЕ СА269
| СС Граде | Термичка обрада | Минимални температурни степен Ф (степен) | Тврдоћа |
|---|---|---|---|
| ТП304 | Решење | 1900 (1040) | 192ХБВ / 90ХРБ |
СА269 толеранција цеви
| Спољни пречник (инчи) | ОД толеранција у (мм) | Толеранција дебљине % | Толеранција дужине у (мм) |
|---|---|---|---|
| Мање или једнако 1/2 | ±0,005 (0,13) | ±15 | 1/8 (3.2) |
| >1/2 ~ 1-1/2 | ±0,005 (0,13) | ±10 | 1/8 (3.2) |
| >1-1/2 ~<3-1/2 | ±0,010 (0,25) | ±10 | 3/16 (4.8) |
| >3-1/2 ~<5-1/2 | ±0,015 (0,38) | ±10 | 3/16 (4.8) |
| >5-1/2 ~<8 | ±0,030 (0,76) | ±10 | 3/16 (4.8) |
| 8 ~<12 | ±0,040 (1,01) | ±10 | 3/16 (4.8) |
| 12 ~<14 | ±0,050 (1,26) | ±10 |
3/16 (4.8) |
Да ли се БА А269 ТП304 цеви могу заварити?
ТП304 има одличну способност заваривања коришћењем ТИГ (ГТАВ) или орбиталног заваривања. Међутим, лемљење ће изазвати термичку промену боје на сјајној површини у близини споја. Ако апликација захтева 100% завршну обраду огледала, након заваривања ће бити потребно полирање или пасивирање.
Примене АСТМ А269 ТП304 светле жарене цеви
Хемија и петрохемија
Производња електричне енергије
Обновљиви извори енергије
Целулоза и папир
Процесне цеви
Пхармацеутицал
Храна и пиће
Нафта и гас

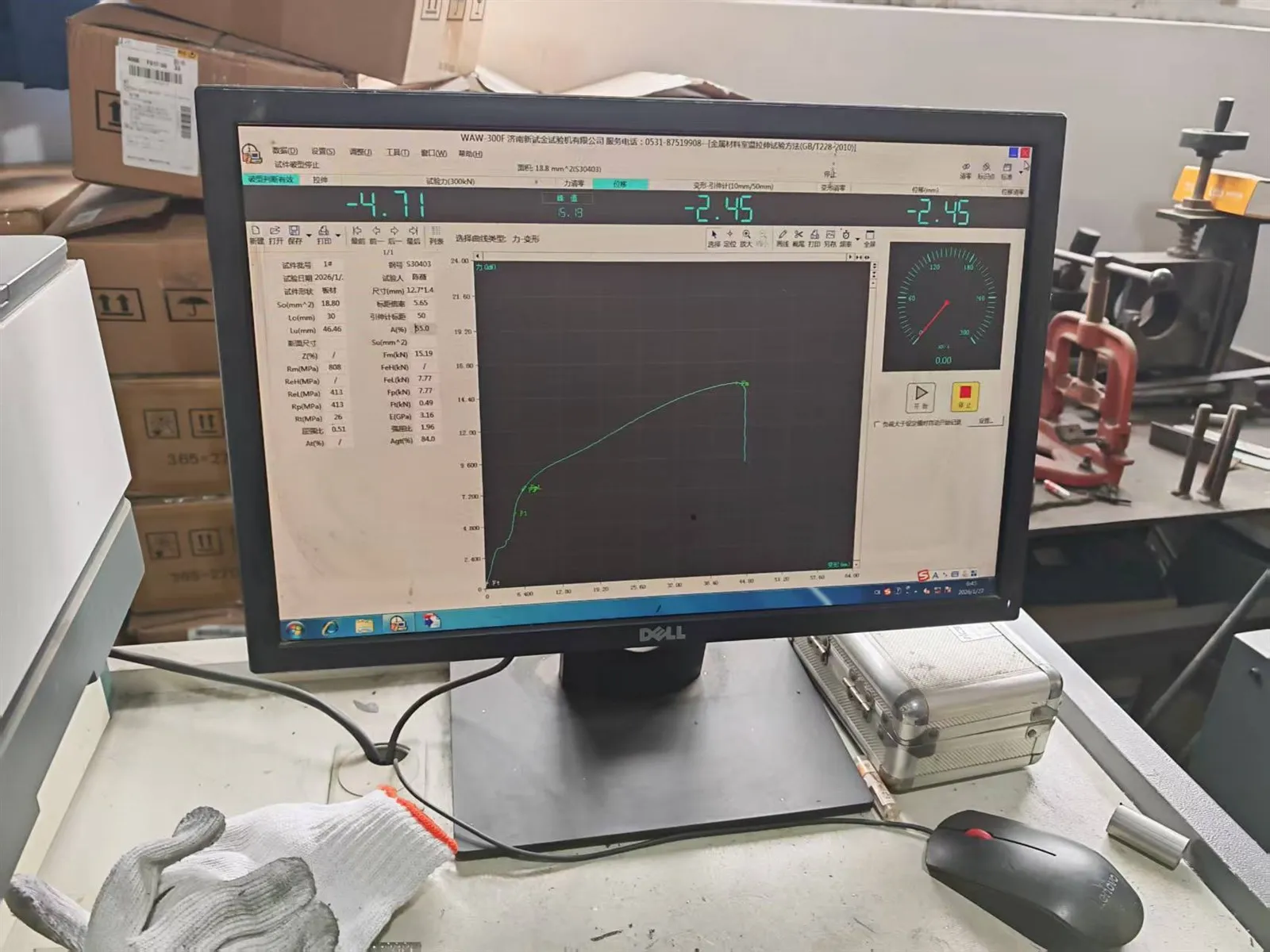

Испитивање без разарања (НДТ)
ГНЕЕ обично захтева 100% неразорно испитивање (НДТ):

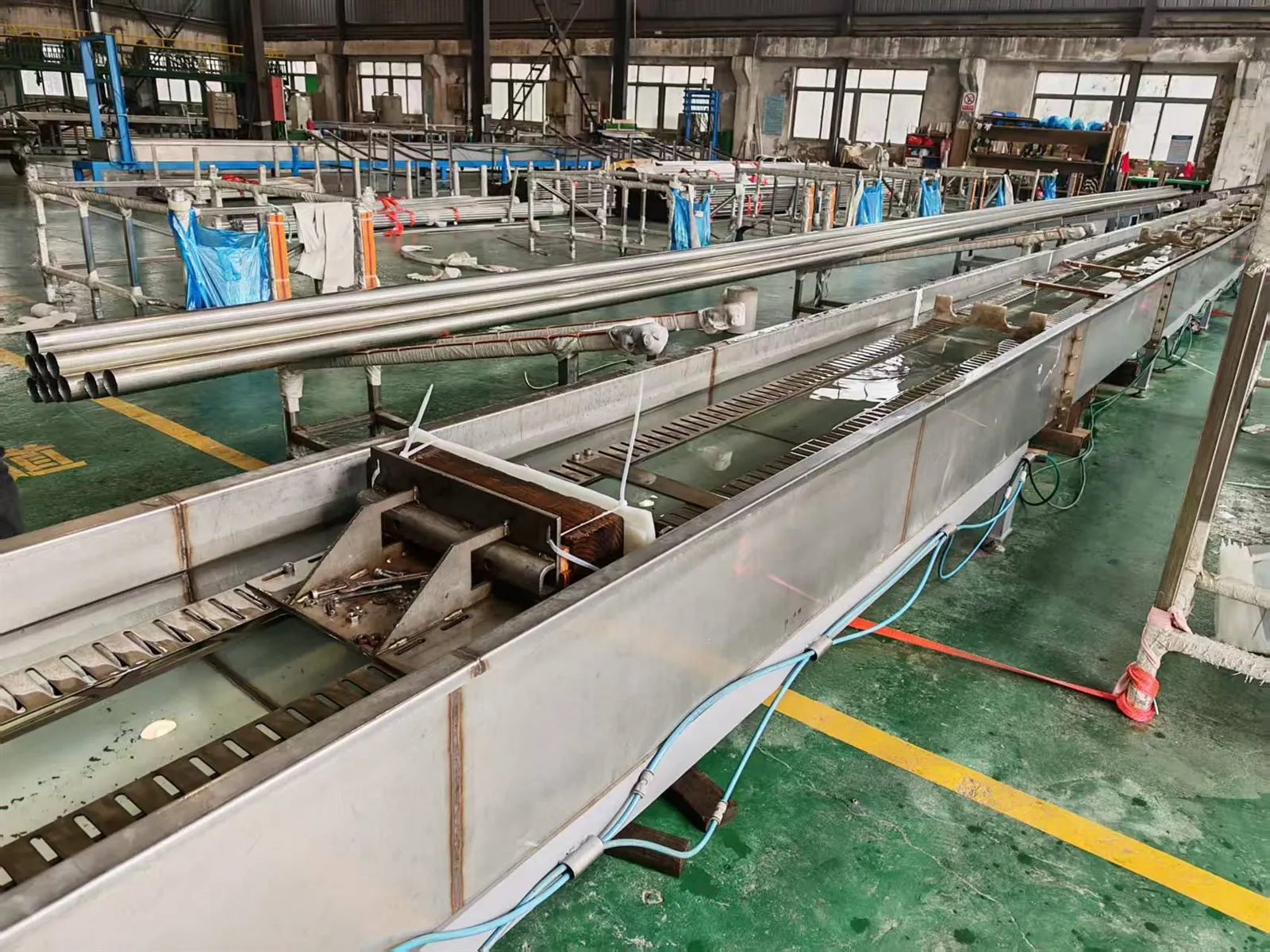

Испитивање вртложним струјама: обично се користи као алтернатива хидростатичком тестирању, како би се осигурало да нема микроскопских пукотина или порозности унутар бешавних цеви.
Тест тврдоће: Стандард А269 наводи да тврдоћа не би требало да буде претерано висока (обично Роцквелл Б мања или једнака 90), јер су у супротном цеви склоне пуцању током операција савијања на лицу места.
Захтеви за сертификацију: Усклађеност са ЕН 10204 3.1 стандардом (иу неким случајевима, строжија инспекција треће стране 3.2) је обавезна.

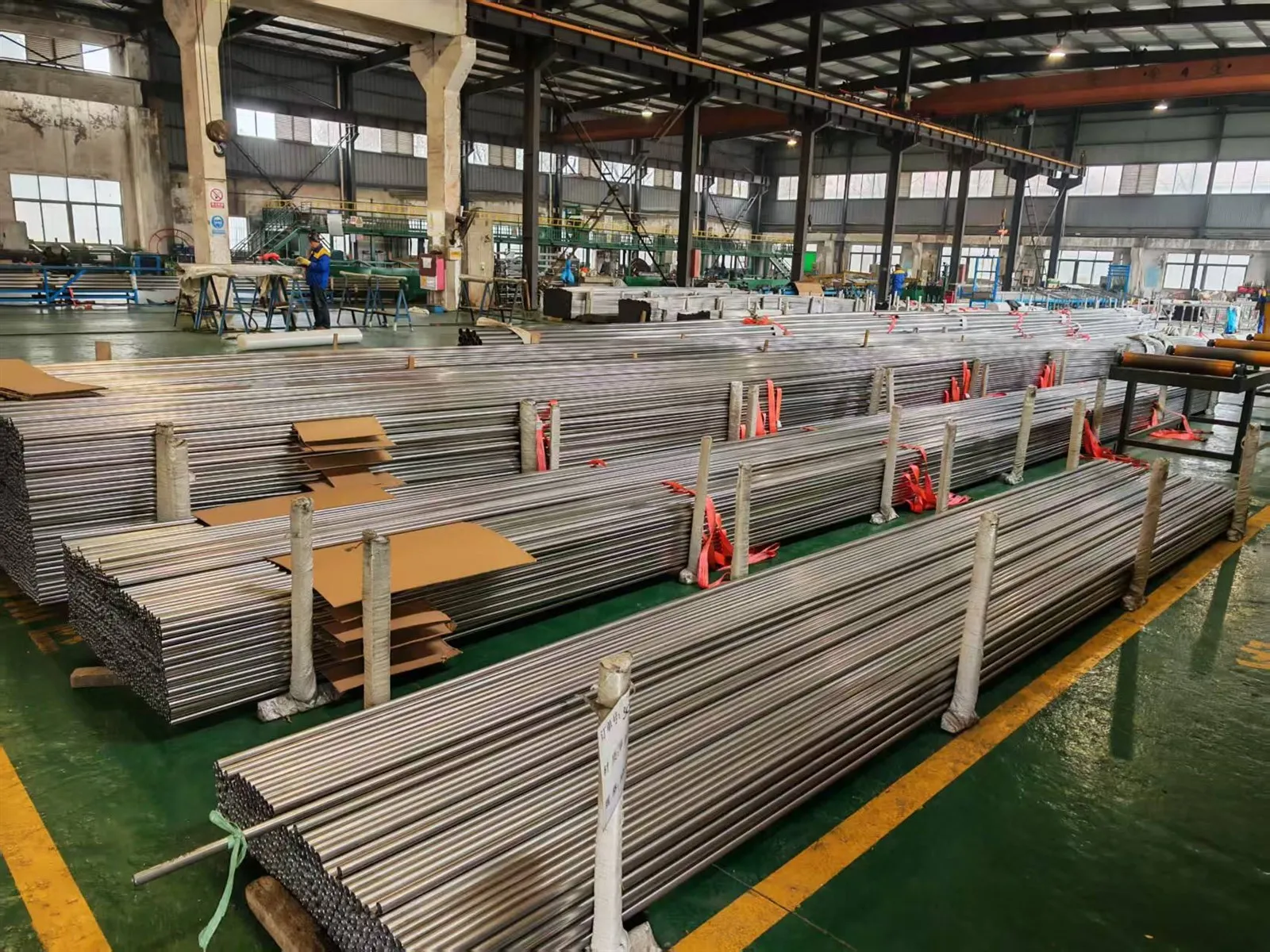

Паковање и заштита
С обзиром на деликатну завршну обраду БА цеви, квалитет паковања директно одређује стање робе по доласку.
Појединачно паковање: Свака епрувета мора бити умотана у посебан пластични омотач.
Заштита краја: Отпорни пластични чепови да би се избегле деформације и унутрашња контаминација.
Спољашње паковање: Кутије од шперплоче без фумигације.
